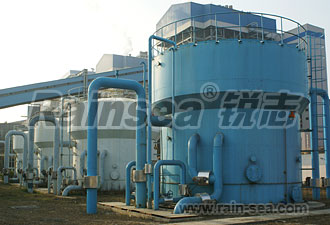

重力式空氣擦洗濾池
【概述】
重力式空氣擦洗濾池是一種將無閥過濾器與機械過濾器空氣擦洗功能相結合的新型過濾器,正常運行時可按無閥過濾器濾池方式進行,當濾層壓差或出水濁度高于設定值時,可采用空氣擦洗功能,使反洗徹底,以確保出水品質。
重力式空氣擦洗濾池設備為鋼制組合件,布置緊湊,操作簡單,維護方便。整個運行、反洗、擦洗等工藝過程均能自動進行,運行管理方便。
由于重力式空氣擦洗濾池增加了空氣擦洗裝置,改善了濾層積泥抱球不易徹底清洗的缺點,提高了清洗效果;濾池水室底部放水閥,除正常放水操作外,當初期出水濁度不能滿足要求時,放水閥也兼作正洗排水閥,以排除初期濁度較高的出水,從而改善了出水水質。江蘇銳志環保公司生產的重力式空氣擦洗濾池有120,240,360噸/小時及以上的各種規格,重力式空氣擦洗過濾器采用不銹鋼長柄水帽和羅茨風機的配合,實施對濾池污臟的濾料進行空氣擦洗,強化反洗的效果,有效防止濾料結塊。重力式空氣擦洗濾池一般與混凝沉淀池配合使用。
【技術參數】
工作溫度(℃):常溫
過濾流量(m3/h):120、240,360噸/小時及以上
材質:碳鋼(水帽為不銹鋼或ABS)
工作壓力(MPa):重力式
特點:重力式空氣擦洗過濾器采用水帽和羅茨風機對濾料實施空氣擦洗
用途:重力式空氣擦洗過濾器主要用于對凝聚沉淀池出水實施過濾
【運行說明】
經混凝沉淀處理完畢的澄清水,通過重力式空氣擦洗濾池的進水管均勻地進入濾池隔水艙,經過濾區砂層、水帽至集水裝置,自上而下進行重力過濾。濾后清水通過排水裝置將部分濾池出水提升至上層水箱,供濾池反沖洗用水。清水從出水口進入供水系統。當濾池正常運行一段時間后,濾層阻力增大,出水濁度升高,需對砂濾層自下而上進行反洗,反洗水源為濾池上部水箱內的清水,同時采用羅茨風機對砂層進行空氣擦洗。重力式空氣擦洗濾池的濾池反洗操作根據經驗定時控制或進出水壓差自動程控。
【設備維護】
本重力式空氣擦洗濾池為大型水處理設備,應進行定期維護、保養,以保證設備性能的完整及完善。
1、設備外觀的維護。由于重力式空氣擦洗過濾器為碳鋼焊接式結構的圓柱形設備,應定期對設備外觀的觀察及檢驗,同時應保證設備外壁油漆及設備內部防腐層的完好。
2、設備管系的維護,應定期對設備管系及管件、閥門進行定期維護,以保證重力式空氣擦洗過濾器能正常運行。
3、設備濾料的維護。應定期對設備濾料粒徑、高度及其它性能進行觀察和檢驗,如發現濾料破碎,濾料高度下降及其它性能降低,應進行補充或更換,保證重力式空氣擦洗濾池整體性能的完整。
過濾器直徑Φ | 出水m3/h | 進水濁度mg/l | 出水濁度mg/l | 反洗水強度L/m2.s | 空氣擦洗強度L/m2.s | 空氣擦洗壓力MPa | 運行流速m/h |
Φ3216 | 60 | ≤20 | <2 | 13~16 | 10~20 | 0.05 | 6~9 |
Φ4416 | 120 | ≤20 | <2 | 13~16 | 10~20 | 0.05 | 6~9 |
Φ5016 | 160 | ≤20 | <2 | 13~16 | 10~20 | 0.05 | 6~9 |
Φ5616 | 200 | ≤20 | <2 | 13~16 | 10~20 | 0.05 | 6~9 |
Φ8000/Φ9000 | 320 | ≤20 | <2 | 13~16 | 10~20 | 0.05 | 6~9 |
Φ9000/Φ10000 | 500 | ≤20 | <2 | 13~16 | 10~20 | 0.05 | 6~9 |
